片式厚膜电阻分压器
RI82 型精 密玻璃釉膜电阻分压器，是一种功率型精 密分压器。该分压器采用氧化钌玻璃釉做电阻膜，具有分压比精度高、跟踪温度系数小、局部放电小、比功率大、高频特性好、耐湿、耐热、耐电脉冲及长期工作性能稳定可靠等特点。

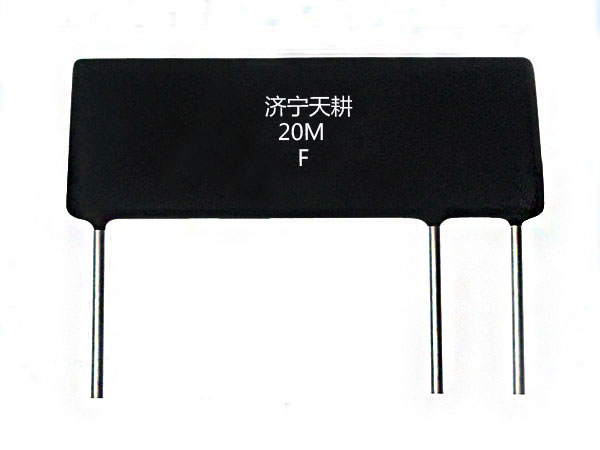

一，产品照片
二、产品技术参数
产品阻值范围：100R-10G,
阻值精度±0.1%-±5%，产品角差控制在 10 分内。
产品温度系数±25PPM ，跟踪温度系数 10PPM, 特殊要求可以协商供货。

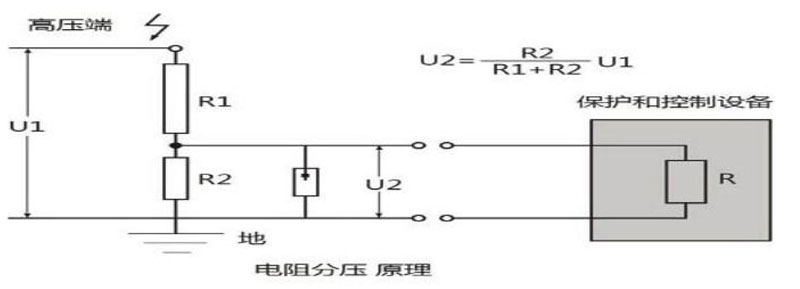

三、分压器原理图

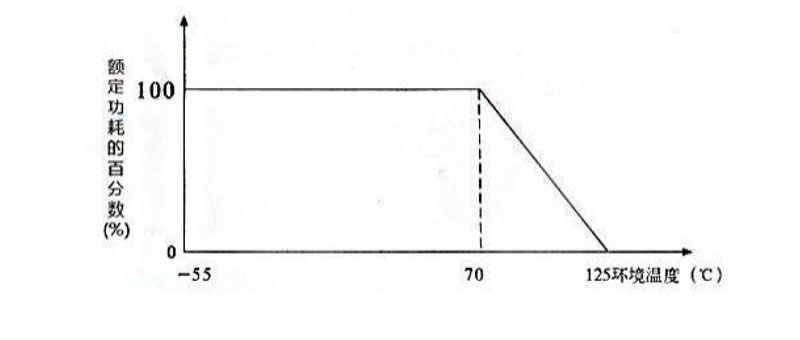

四、降功耗曲线
五、外形尺寸
| 型号 | 外形尺寸 | 极限电压 | ||
| RI82-1 | L | H | d | KV |
| 25 | 5 | 0.8 | 10 | |
| 35 | 5 | 0.8 | 10 | |
| 25 | 10 | 0.8 | 15 | |
| 45 | 10 | 0.8 | 15 | |
| 60 | 10 | 1 | 20 | |
| 60 | 20 | 1 | 30 | |
| 70 | 20 | 1 | 30 | |
| 70 | 40 | 1 | 30 | |
| 100 | 40 | 1 | 40 | |
RI82-1型片式玻璃釉膜电阻分压器
