柱状厚膜电阻分压器
RI82 型玻璃釉膜电阻分压器，是一种功率型分压器。该分压器采用氧化钌玻璃釉做电阻膜，具有分压比精度高、跟踪温度系数小、局部放电小、比功率大、高频特性好、耐湿、耐热、耐电脉
冲及长期工作性能稳定可靠等特点。

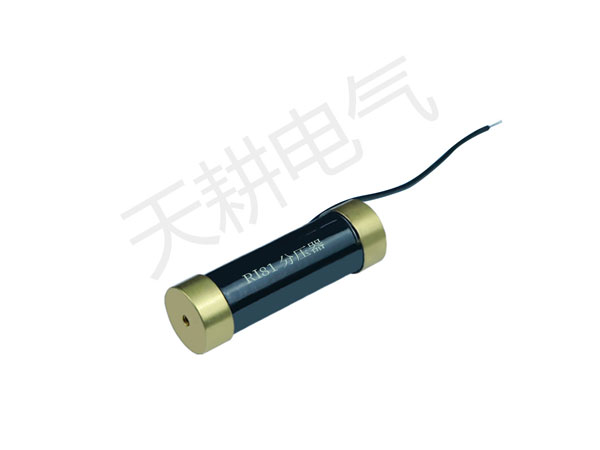

一，产品照片
二、产品技术参数
产品阻值范围：100R-10G,
阻值精度±0.1%-±5%，产品角差控制在 10 分内。
产品温度系数±25PPM ，跟踪温度系数 10PPM, 特殊要求可以协商供货。
三、分压器原理图

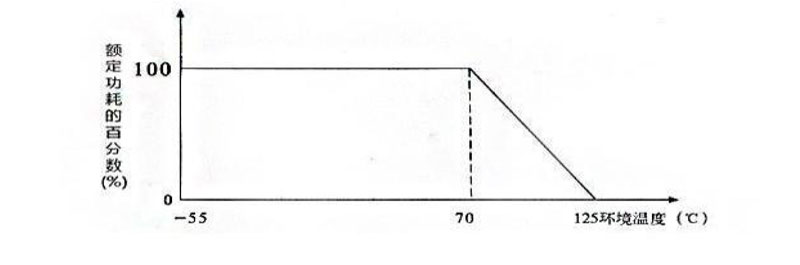

四、降功耗曲线
五、外形尺寸
| 型号 | 外形尺寸 | 极限电压 | ||
| RI82-2 | L | D | d | KV |
| 70 | 20 | M4 | 20 | |
| 80 | 20 | M4 | 20 | |
| 90 | 20 | M4 | 20 | |
| 60 | 30 | M4 | 20 | |
| 60 | 40 | M4 | 20 | |
| 150 | 10 | M4 | 25 | |
| 170 | 10 | M4 | 25 | |
| 190 | 10 | M4 | 25 | |
| 220 | 10 | M4 | 30 | |
| 140 | 27 | M4 | 30 | |
| 170 | 27 | M4 | 30 | |
| 210 | 27 | M8 | 30 | |
| 260 | 27 | M8 | 45 | |
| 320 | 32 | M10 | 60 | |
RI82-2型玻璃釉膜电阻分压器
