本产品适用于电讯仪器、仪表的直流和50Hz交流电路中作为降压、分压、分流点组等方面。
型号 | zui大尺寸（mm） | 引出线d | zui大重量（g） | |
L | D | |||
RX21-0.5 | 9.3 | Φ3.2 | Φ0.60±0.05 | 0.36 |
RX21-2 | 14 | Φ6 | Φ0.80±0.05 | 1.7 |
RX21-4 | 24 | Φ7 | Φ0.80±0.05 | 5 |
RX21-8 | 32 | Φ8 | Φ0.80±0.05 | 7 |
RX21-10 | 40 | Φ8 | Φ0.80±0.05 | 10 |
RX21-12 | 48 | Φ8 | Φ0.80±0.05 | 13 |
主要技术参数：
品种 | 70℃额定功率（W） | 阻值范围（Ω） | 电阻温度系数（X10^(-6)/℃） | ||
±1%（F） | ±2%（G） | ±5%（J） | |||
RX21-0.5 | 0.5 | 0.1-150 | 0.1-150 | 0.1-150 | ≤±250 |
RX21-2 | 2 | 100-5.1K | 10-5.1K | 0.1-5.1K | |
RX21-4 | 4 | 100-10K | 10-10K | 0.1-10K | |
RX21-8 | 8 | 100-33K | 10-33K | 0.15-36K | ≤±100 |
RX21-10 | 10 | 100-36K | 10-36K | 0.15-36K | |
RX21-12 | 12 | 100-47K | 10-47K | 0.15-36K | |

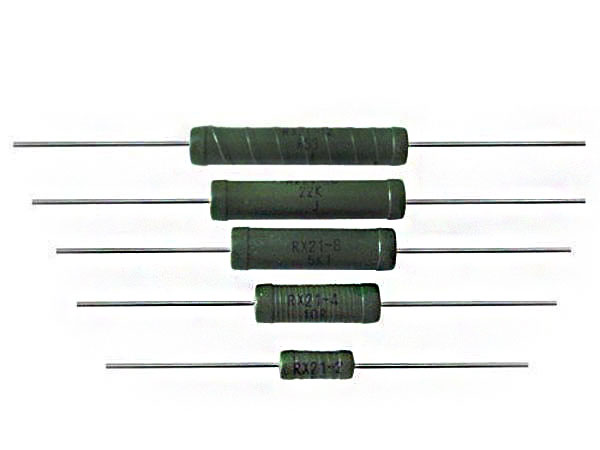

RX21型线绕电阻
