RNG-3功率型

RNG-3功率型 2019-12-14 本文被阅读 263 次

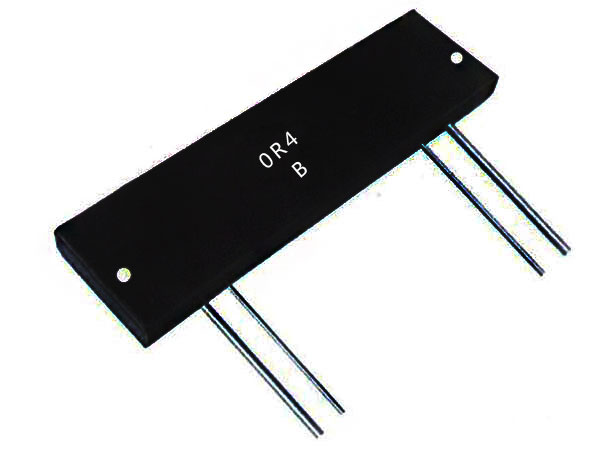

RNG-3功率四线制电阻器,运用电阻变更原理,采用平面无感结构设计,精度高、稳定性好、在较宽的温度范围内温度系数低,可以做到±5PPM,广泛应用于稳定测量系统、标准源、计量测试,互感器领域等。阻值范围0.0001R一10R,精度±0.01%-±1%

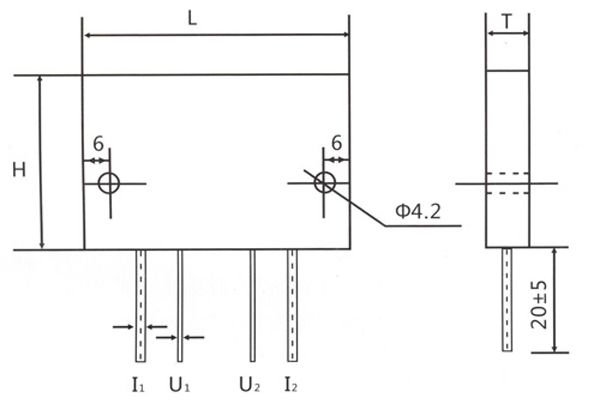

一、产品外形图及外形尺寸:


zui大功率外形尺寸
HLTφ

   (电流引线线径)

                  电原理图


10W406010I≤12A 1.3

     12<I≤25A2.2

     25<I≤40 2.9

   40<I≤50A 3.2
20W4010010
40W4015010
60W5018010
80W5020010

注:额定功耗与使用说明同RNG-1型

二、主要技术参数:

项目指标
25℃的zui大功耗10W,20W,50W,80W
阻值范围0.1R-200KR
允许偏差L(±0.01%),W(±0.05%),B(±0.1%),D(±0.5%),F(±1%)
温度系数±5PPM
温度范围-55℃-125℃
元件极限电压250V
封装形式环氧灌封

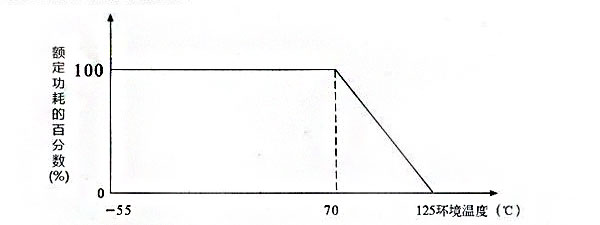

三、额定功耗与环境温度的关系:


四、使用说明

    1),以上电阻器必须在外敷散热器的情况下使用,如果不加散热器,电阻器的使用功率比应该大大降低

    2),安装带散热器的电阻器时,与散热器接触的安装体表面要平直,不得有毛刺、异物等,必要时应在接触面涂抹一薄层导热硅脂,安装紧固螺钉(或螺丝)时,应两边(对角)分别逐渐加力,然后完全拧紧。绝不能先拧紧一边,再开始拧另一边。在安装大功率散热器电阻器时,还应加弹簧垫片。

RNG-3功率型
