一、外形尺寸：

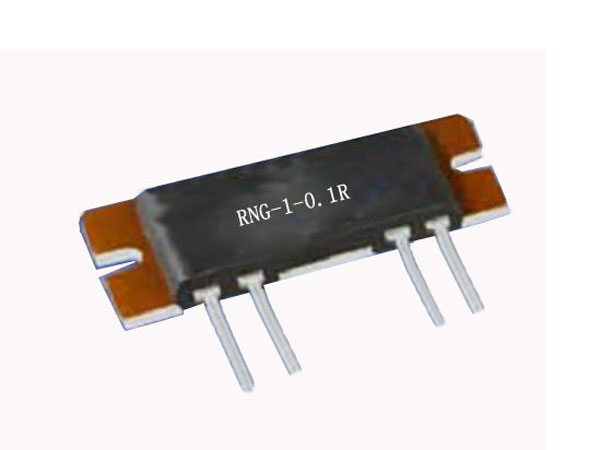

该产品采用厚膜工艺，以铜板做散热器，防潮湿，较多使用于高频及脉冲负载情况。温度系数由于±100PPM，阻值范围宽，可以加工成多种样式，功率大，广泛应用于电力仪表，也可代替大体积线绕电阻器使用。功率10W-500W．阻值从0.1R做起。精度±2％，±5％
    该器件主要面向工业焊接机、测试设备、UPS、机车、汽车及基 站系统，以及始终端产品中的电源稳压器、电流感应、电源转换、高速开关、射频、脉冲生成、负载电阻、缓冲器、脉冲处理电路及放大器等应用领域。也可作为制动电阻使用。外观尺寸可以根据用户要求制作。

功率（W）	铜板尺寸L×H×T（mm）	瓷片尺寸
30	20×16×1.5	14×16×1
60	47×20×1.5	36×0×1
100	60×25×1.5	40×25×1
200	70×34×1.5	48×34×1
300	80×45×3.0	60×45×1

注：F表示电极的宽度，一般F为3mm。

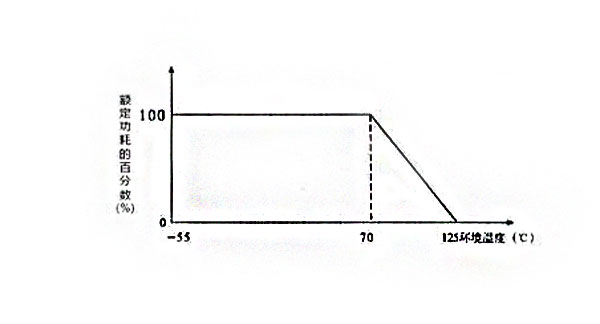

二、额定功耗与环境温度的关系：

三、使用说明：

1)，以上电阻器必须在外敷散热器的情况下使用，如果不加散热器，电阻器的使用功率应该大大降低。
2)，安装带散热器的电阻器时，与散热器接触的安装表面要平直，不得有毛刺、异物等，必要时应在接触面涂抹一层导热硅脂，安装紧固螺钉(或螺丝)时，应两边(对角)分别逐渐加力，至完全拧紧。绝不能先拧紧一边，再开始拧紧另一边。在安装大功率带散热器时，还应加弹簧垫片。
